智慧倉儲環境監控方案
一.設計需求
隨著物聯網行業的發展，智慧農場、智能家居等行業的智能化越來越高，在工廠，物流，食品，生鮮的倉儲智能化建設也應該實現現代化，應用現代科技，合理、快捷、有效的管理監控倉儲是很有必要的。倉儲的監控包含很多參數，今天我們只從最基礎的 溫濕度度，環境常規氣體以及防盜報警入手，通過無線技術監控倉儲物品的內部溫度，上傳云平臺，在云端進行數據整合、處理、記錄工作，并且可以通過短信、郵件等方式通知工作人員對超標倉庫進行及時處理
二．系統介紹

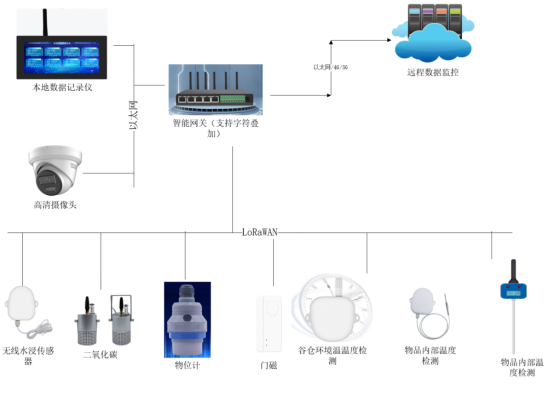

在該系統中，底層溫濕度采集器主要使用LoRaWAN系列無線低功耗溫濕度采集器（框圖中圖片僅供參考，根據不同的需求，產品外形會不同），采集器自帶電池供電，一節電池使用至少兩年，采集器采集數據時間間隔可以設置，現有產品兩分鐘一次采集頻率可以使用2年。
數據主機采用大屏顯示數據記錄儀，選擇該數據主機有4大優勢：
（1）自帶顯示器，方便現場安裝以及監控；
（2）內部自帶數據存儲功能，防止網絡數據丟失無法查詢歷史；
（3）自帶報警功能，可現場報警；
（4）內部包含網絡模塊，可直接連接局域網或者GPRS網絡，方便局域網組網監控和云端遠程監控。
智能網關向內支持有線無線傳感器，支持攝像頭，向外支持4G/5G以太網等通訊方式連接外網或者本地平臺。網關對支持LoRa/LoRaWAN,WIFI,RS485,I/O輸入。智能網能通有線無線把傳感器的數據和視頻采集上來，上傳到云平臺,智能網關還能把網關內采集到的傳感器數據，疊加到連視頻上，做為視頻監控保存下來。
云端平臺采用云服務器，有完整的數據實時監控、數據記錄、歷史查詢等功能，可生成曲線和數據報表，包含短信、郵箱、微信等報警機制，支持網頁、APP、微信公眾號三種方式實時查看數據。
2.2物聯網平臺功能
本地平臺能對所有接入的設備進行統一管理，能現場實時顯示傳感器的數據，同時對數據進行存儲，查閱管理。下面是管理平臺的一個簡單介紹。
智慧大屏只展示已激活的設備情況，未激活的設備不進行統計

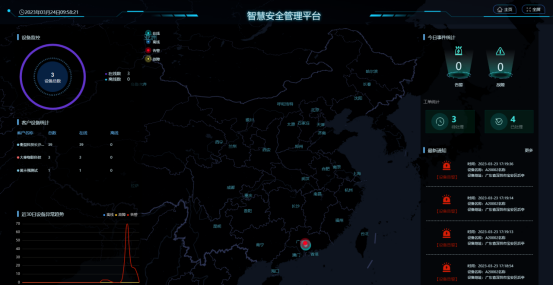

智慧大屏
1、設備監控：統計登錄賬號所屬客戶及其以下客戶的設備總數，在線數，離線數，告警數，故障數的實時數據
2、客戶設備統計：統計登錄賬號所屬客戶及其以下客戶下的設備總數，在線數，離線數，根據客戶分組統計，不統計未激活的設備
3、近30日設備異常趨勢：統計近30天登錄賬號所屬客戶及其以下客戶下的設備離線、故障、告警趨勢
4、今日事件統計：統計登錄賬號所屬客戶及其以下客戶下的設備今日的告警和故障數量，點擊告警區域，打開告警記錄頁面，點擊故障區域，打開故障記錄頁面
5、工單統計：統計登錄賬號所屬客戶及其以下客戶今日工單待處理和已處理的數量，待處理（待處理+待上報+已上報）已處理（已完成+已關閉），點擊待處理或已處理區域，跳轉至工單管理頁面；
6、最新通知：展示登錄賬號所屬客戶及其下客戶最新的4條告警記錄，點擊更多打開告警記錄頁面，點擊列告警內容，打開告警詳情和處理彈窗，可進行接警和創建工單操作
7、背景地圖：展示登錄賬號所屬客戶及其下客戶的所有設備的地圖定位及狀態，綠色（在線+正常），灰色（離線），紅色（在線+告警），黃色（在線+故障）；點擊設備打開設備詳情彈窗，展示設備的相關信息
① 基本信息：設備名稱、設備編號、所屬產品、設備狀態等
② 最新數據：展示設備的最新一條監測數據，點擊歷史數據打開歷史數據查詢頁面
③ 告警記錄：展示設備的告警記錄，超過3條滾動展示，點擊更多打開告警記錄頁面，告警聯系人優先取設備分組的負責人，如果沒有取創建客戶時創建的告警聯系人
2.2.2數據中心
1、實時監測：默認展示該客戶下所有分組下所有設備的實時監測數據，屬性參數超過7個展示更多，點擊更多彈窗查看所有監測數據
2、點擊分組可查看該分組及其下級分組的設備數據
3、點擊歷史數據，跳轉至歷史數據頁面，查看設備的歷史數據和歷史曲線
4、設備的搜索為全部分組下的設備搜索

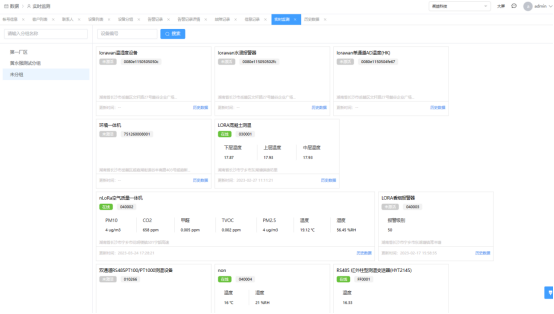

實時監測
1、歷史數據列表：支持圖表、表格兩種方式查看設備的歷史數據

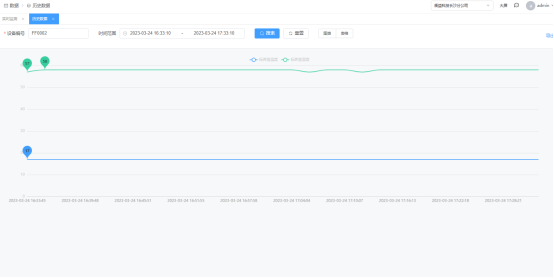

歷史數據-圖表

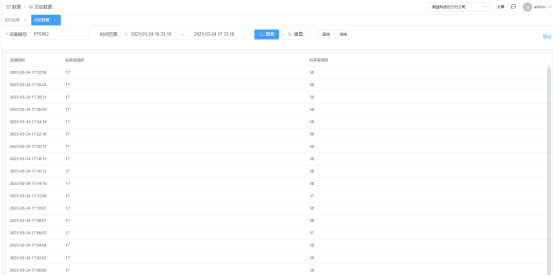

歷史數據-表格
2.2.3運維管理
1、告警列表：展示該客戶下設備上報的事件類型為告警的數據統計和告警信息列表；近30天告警趨勢點擊展開，可查看告警趨勢
2、一個設備發生告警時，會產生一條告警記錄，待接警狀態，如果超出【告警沉默時間】設備仍觸發告警，平臺會給告警聯系人發送短信語音提醒，但是不產生新的告警記錄；如果告警記錄處于待處理、處理中狀態，不發送短信語音提醒（聯系人已接收到有告警了）；如果告警記錄處于已處理狀態，設備又發送告警，會產生新的告警記錄并重復以上邏輯；
3、告警記錄只支持查看、導出操作，告警記錄的處理需在待辦中心操作

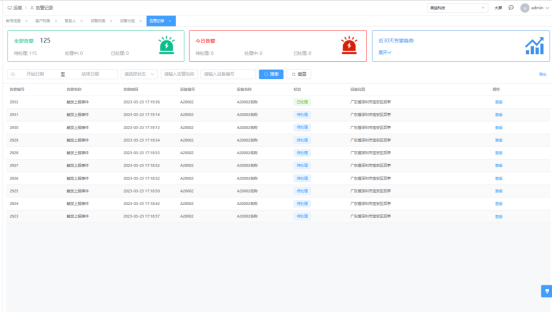

告警列表
2.2.3.2故障記錄
1、故障列表：展示該客戶下設備上報的事件類型為故障的數據統計和故障信息列表；
2、一個設備發生故障，會產生一條故障記錄，待報修狀態，如果超出【告警沉默時間】設備仍觸發故障，平臺會給告警聯系人發送短信語音提醒，但是不產生新的故障記錄；如果故障記錄處于待處理、處理中狀態，不發送短信語音提醒（聯系人已接收到有故障了）；如果故障記錄處于已處理狀態，設備又發送告警，會產生新的故障記錄并重復以上邏輯；
3、故障記錄只支持查看、導出操作，故障記錄的處理需在待辦中心操作

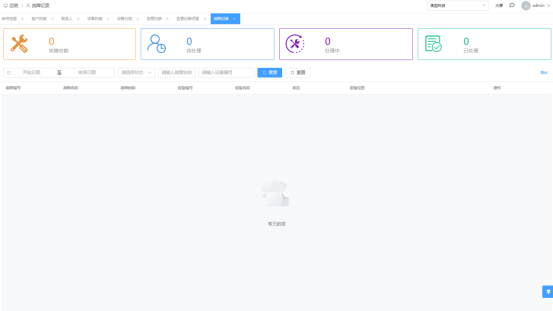

故障記錄

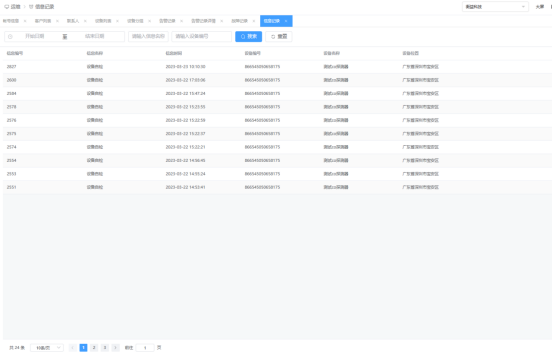

2.2.3.3信息記錄
1、信息列表：展示該客戶下設備上報的事件類型為信息的數據列表；
三．主要設備介紹
? 產品功能
電池供電，用于檢測環境的溫度和溫度，支持LoRa/LoRaWAN/CAT1(4G)無線轉輸。
? 產品圖片
? 產品參數
參數 | 項目 | 備注 |
電池 | 8000mA鋰亞電池 | |
電池壽命 | 5年 | |
工作電壓 | DC2.7~3.3 | |
靜態電流 | <3uA | |
報警電流 | <150mA | |
報警功能 | 固定時間上報（可設備），超過報警閾值上報 | |
溫度檢測范圍 | -40℃~+135℃ | |
溫度精度 | ±0.5℃ | |
工作溫度 | -10℃~+65℃ | |
通訊方式 | NB-IOT，CAT1(4G),LORA WAN(也支持私有的LORA協議) |
? 使用范圍
倉庫，圖書館
電池供電，用于檢測特定產品的內部溫度，支持LoRa/LoRaWAN/CAT1(4G)無線轉輸。
? 產品圖片
? 產品參數
參數 | 項目 | 備注 |
電池 | 8000mA鋰亞電池 | |
電池壽命 | 5年 | |
工作電壓 | DC2.7~3.3 | |
靜態電流 | <3uA | |
報警電流 | <150mA | |
報警功能 | 固定時間上報（可設備），超過報警閾值上報 | |
溫度檢測范圍 | -40℃~+800℃ | |
溫度精度 | ±0.3℃，±0.5℃，±0.6℃ | 三種精度可以選，精度越高，價格越貴 |
探頭 | 探頭是可以定制更換 | |
工作溫度 | -10℃~+80℃ | |
通訊方式 | NB-IOT，CAT1(4G),LORA WAN(也支持私有的LORA協議) |
3.3本地數據記錄儀
? 產品功能
大屏記錄儀用于對多種多路傳感器進行統一管理。它能同時將多路傳感器顯示在屏幕上，并且將傳感器數據保存下來。
? 產品圖片
? 產品參數
項目 | 參數 | 備注 | |
顯示功能 | 顯示屏種類 | TFT真彩色 | |
顯示分辨率 | 1024X600 | ||
觸控種類 | 高精度電容屏 | ||
傳感器顯示數量 | 支持多種顯示風格，可以全屏顯示一個，也可以是2個，最大可以同時顯示16個 | ||
顯示尺寸 | 10.1寸 | ||
系統功能 | 實時數據 | 能在屏幕上用多種方式將傳感器實時數據顯示出來 | |
歷史數據 | 能存儲超過一年的歷史數據，可以方便的通過觸控控屏將歷史數據顯示出來 | ||
操控方式 | 直接用手在屏幕上操作，可以對顯示進行放大縮小 | ||
支持傳感感器種類類 | 支持溫濕度，溫度，PM2.5/PM10,TVOC,甲醛，CO2等多種傳感器數據 | ||
數據上傳 | 10/100M以太網和3G/4G/5G | 默認不支持5G | |
通訊協議 | 本地支持LORA,LORAW WAN對接傳感器， 遠程支持MQTT對接云平臺。 | ||
本地無線 | 支持LORA無線通訊，頻段為31MHZ~915MHZ | 無線通訊為選配件，默認的頻段為470MHZ | |
產品規格 | 工作溫度 | -30℃~65℃ | |
工作濕度 | 5%RH~90%RH | ||
認證 | CE/FCC | ||
電源 | 6V~12V | ||
3.4插入式溫度傳感器
? 產品功能
插入式測溫儀是一款防止霉變而設計的智能設備。它采用先進的溫度傳感技術，可快速、準確地測量產品的溫度。通過網關連接上報平臺實現數據實時檢測該測溫儀通過簡單的插入操作，即可將其安裝到中，為產品的儲存和保鮮提供了強有力的支持。
? 產品圖片
? 產品參數
規格 | 參數 |
供電 | 8500MA 鋰埡電池 |
通訊 | LORA/LORAWAN/CAT1 |
顯示 | 顯示電量和溫度 |
測溫桿 | 長度:60CM(支持定制) 直徑:約9.5mm |
產品材質 | 優質鐵板，防銹處理 |
測溫精度 | ±0.1℃ |
測溫范圍 | -10℃~500℃ |
休眠電流 | <10uA |
工作環境 | -10~50℃ |
報警輸出 | 聲光報警（選配） |
3.5智能網關
? 產品功能
此網關主要的功能是把傳感器數據跟視頻結合在一起，把接到網關上傳感器的數據疊加連到網關上的攝像機的視頻上面，傳感器的數據可以跟視頻聯動，對傳感器的數據設定報警閥值，傳感器數達到報警條件，會聯動跟傳感器在一個網關上的攝像機，網關會從攝像機上抓取一張圖片和一段報警前10秒和后10秒的短視頻，發到指定的平臺。
? 產品圖片
? 產品參數
參數 | 備注 | ||
產品功功能 | 字符疊加功能 | 支持ONVFI協議的攝像機 | |
支持海康，大華，宇視等多種品牌的攝像機 | |||
傳輸快速，0.5秒配置完成 | |||
字符疊加時，不影響視頻畫質 | |||
智能識別，字符自動變色，攝像頭底層協議對接，智能識別畫中的明暗。 | |||
能對傳感器設定報警閥值，當傳感器達到報警閥值時，能向指定的服務器上傳報警視頻和圖片。 | |||
移動無線功能 | 支持WIFI熱點功能 | ||
LTE支持三種模式選擇，包國國內，歐洲，美國，國內支持全網通 | |||
支持以太網和3G/4G/5G上下行數據回傳，支持自動切換。 | |||
系統功能 | 支持國外TTN服務器 | ||
支持中/英文界面切換及本地時間設置 | |||
支持遠程管理員登陸，維護檢修 | |||
支持MQTT，支持WEB界面管理 | |||
支持按鍵或者WEB操作恢復出廠設定 | |||
LTE制式 | 國內4G支持頻段 | LTE-TDD : B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B7/B8 TD-SCDMA: B34/B39 UMTS: B1/8 EVDO: 800MHz CDMA1x: 800MHz GSM: 850/900/1800/1900 | |
歐洲4G支持頻段 | FDD LTE:B1/B3/B5/B8/B20 TDD LTE:B38/B40/B41 WCDMA:B1/B5/B8 GSM： B3/B8 | ||
美國4G支持頻段 | FDD LTE:B2/B4/B12 WCDMA LTE:B2/B4/B5 | ||
WIFI | 支持802.11a/b/g/n協議，2.4G頻段 | ||
以太網 | 支持10M/100M自適應網絡通信 | ||
產品規格 | 工作溫度 | -30℃~65℃ | |
工作濕度 | 5%RH~90%RH | ||
認證 | CE/FCC | ||
供電 | DC供電，電壓為6V~12V | ||
3.6物位計
? 產品功能
雷達物位計系列產品，是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到15m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，無需現場布線使得安裝便捷簡易.
? 產品圖片
? 產品參數
項目 | 參數 | 備注 |
發射頻率 | 76GHz~81GHz | |
測量范圍 | 0.1 m ~65m | |
測量精度 | ±1mm | |
波束角 | 6° | |
供電范圍 | 9~36 VDC | |
通訊方式 | RS485 | |
工作溫度 | -40~85℃ | |
天線類型 | 透鏡天線 | |
推薦線纜 | 0.35mm2 | |
防護等級 | IP67 | |
安裝方式 | 支架/螺紋 | |
數據轉輸方式 | RS485/LoRa/LoRaWAN/Cat1(4G) | 默認 支持RS485 |
